模具零件的回火是受擴散控制的，組織轉變不僅取決于溫度，也取決于時間。

一般的熱處理師傅都是優先保證溫度的穩定性，哪怕時間長點也能接受，畢竟保證質量才是第一要務。但是并不是說時間就是不可縮短的，現在研究的數據表明，壓鑄模具熱處理所用的時間在一定條件下是可以縮短的

所有的回火轉變都可以在一定溫度范圍內發生，在該范圍內，較低溫度長時間與較高溫度短時間發生的組織轉變可能有相同的效果。

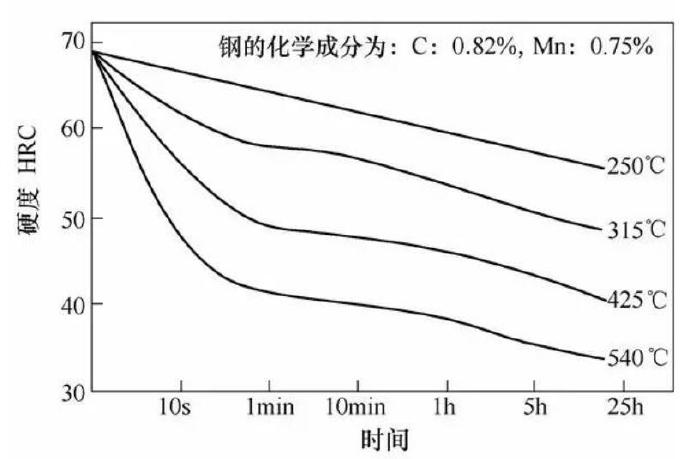

無論是低溫、中溫、高溫回火，硬度的變化都是在極短時間內完成的，時間越長變化越緩慢，高溫快速回火正是根據這一現象提出的。

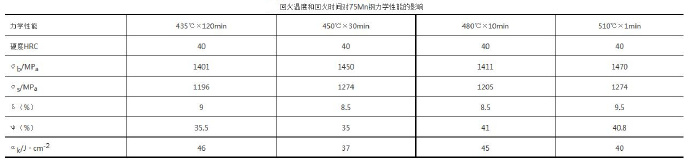

提高回火溫度，縮短保溫時間，不但可以得到相同的硬度，而且力學性能相差無幾。采用適當提高回火溫度、縮短保溫時間 的快速回火方法，可以在保證產品質量的前提下，達到可觀的節能效果。例如45鋼的軸，要求調質硬度25～30HRC，將回火溫度度提高20℃，可使保溫時間減少約60%，其表面硬度和截面金相組織均與常規回火相同，但節電20%～25%。
